SYSTEM: OMNICOMPACT-FAA

Produktbeschreibung

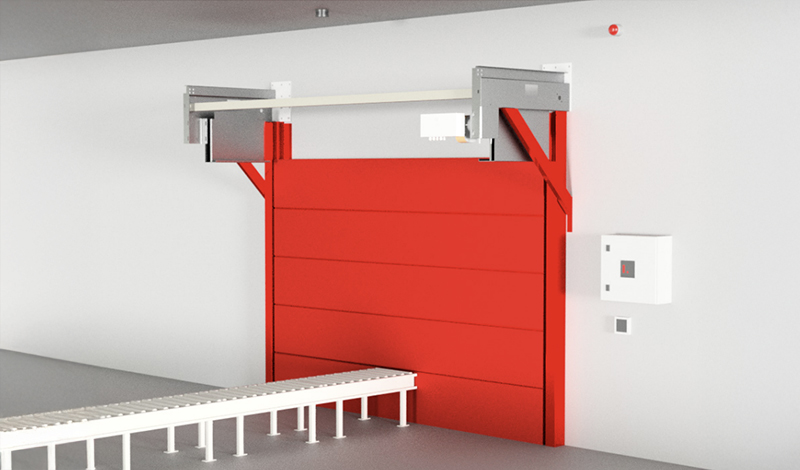

Im Alarmfall selbstschließender, feuerbeständiger Feuerschutzabschluss in der Bauweise eines Hubstaffeltors bei getrennter Fördertechnik.

Bauart	Feuerschutzabschluss im Zuge von getrennten Förderanlagen in Bauweise eines Hubstaffeltores
Nachweis	Allgemeine Bauartengenehmigung Z-6.22-2664; gemäß EN 16034:2014 i.V.m. EN 13241:2003+A2:2016
Schließrichtung	von oben nach unten
Feuerwiderstand	EI₂ 90 \| geprüft nach EN 1634-1:2014-03 \| klassifiziert nach EN 13501-2:2023
Schließzyklen	C2 \| geprüft nach EN 12605:2000-08 \| klassifiziert nach EN 13501-2:2023
Umweltbedingungen	nicht berücksichtigt sind besondere Umweltbedingungen (z. B. Luftfeuchtigkeit > 80 %, Umgebungstemperatur < 5 °C und > 45 °C, Windlasten, etc.)
Sichtbare Oberflächen des Gehäuses und der Führungsschienen	verzinkt \| RAL - glatt - seidenglänzend - Standardfarbton \| NCS - Standardfarbton

Downloads

SBS_Datenblatt_Omnicompact-FAA_DE_V01a_2025.pdf [ PDF ]

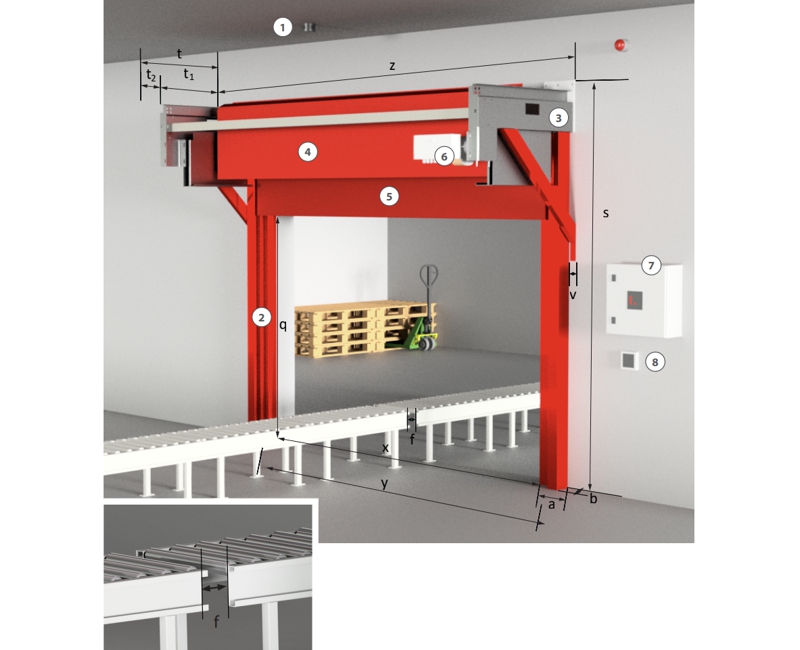

Legende Systemkomponenten:
1 = Rauchmelder
2 = Führungsschienen
3 = Befestigungskonsole
4 = Lamelle
5 = Abschlusselement
6 = Antriebsmotor
7 = Steuerung mit Bedieneinheit
8 = Handauslöser optional (Handauslöser notwendig, wenn die Steuerung mit Bedieneinheit höher, als 1,4 m über der Oberkante des fertigen Fußbodens montiert wird)

Legende Vermaßung:
Baukörper
q = lichte Rohbauhöhe
x = lichte Rohbaubreite
System
s = Systemhöhe
y = lichte Systembreite
z = Systembreite
Gehäuse
t = Tiefe

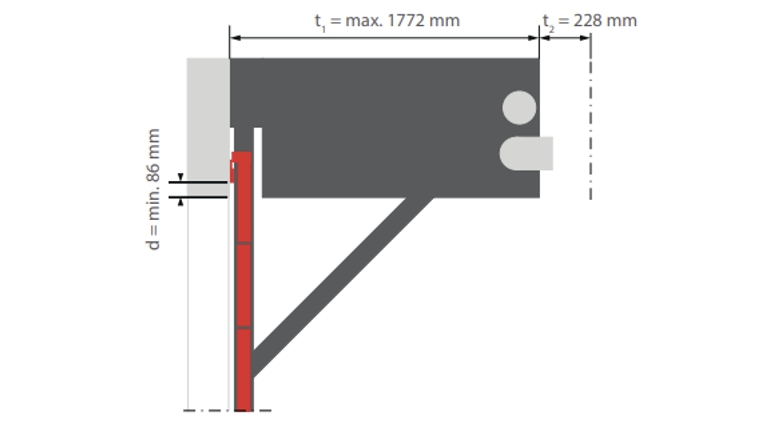

t₁ = Konsole
t₂ = Platzbedarf Schaltkastendecke
h = Höhe

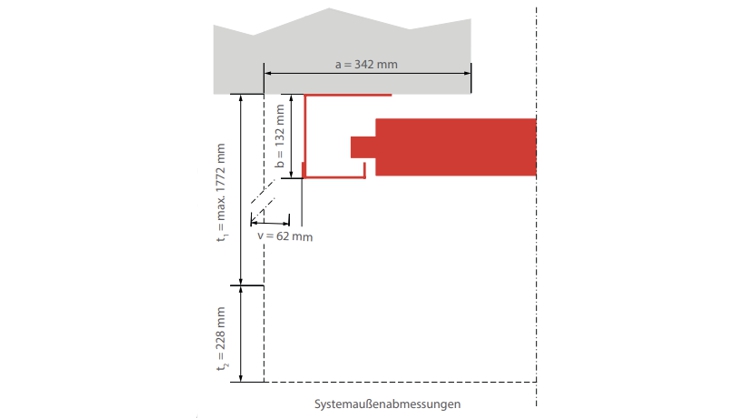

v = Versatz zwischen Führungsschiene und Wickelgehäuse
Führungsschiene
a = Breite
b = Tiefe
Förderanlage
f = Trennstellenbreite (>107 mm)

Größenabmessungen und Systemaufbau

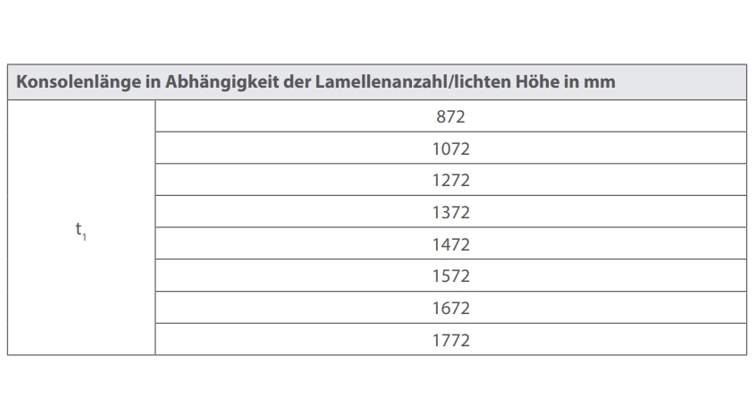

Die Abmessungen der Konsolen und der Führungsschienen können variieren. Es gelten die Angaben auf dem Angebot.

Feuerwiderstandsklasse	*Größe max. [x x q] in mm**	Gewebe/Bauteil	Wanddicke in mm**	Konsole	Führungsschienen
EI₂ 90	6000 x 5600	Lamelle	≥ 240	A, B, C	Typ 1
C2	6000 x 5600	Lamelle

Die Einbausituation muss den baurechtlichen Anforderungen des Einbaulandes entsprechen. Die Feuerwiderstandsfähigkeit einer Decken- oder Wandtragkonstruktion und der angrenzenden Bauteile muss mindestens der des Feuer- und/oder Rauchschutzabschlusses/Feuer- und/oder Rauchschutzvorhangs entsprechen. Der Nachweis der Standsicherheit und Gebrauchstauglichkeit der angrenzenden Wände und Bauteile muss unter allgemeinen Umgebungsbedingungen und im Brandfall gegeben sein. Siehe auch Hinweise zur Norm-Tragkonstruktion in der EN 1366-7:2004 beziehungsweise EN 1363-1:2020. Das Brandschutzsystem darf auch im Brandfall außer dem Eigengewicht keiner zusätzlichen Belastung ausgesetzt sein.
* Abweichungen von Größenabmessungen auf Anfrage
** geprüfte Wandarten nach der Einbauanleitung
