STÖBICH® Omnicompact-FAA | Ohnivzdorná protipožární uzávěra pro oddělené dopravní systémy.

SYSTÉM: OMNICOMPACT-CSC

Popis produktu

V případě poplachu se samozavírací, ohnivzdorná protipožární uzávěra ve formě zdvižné posuvné brány s odděleným dopravním systémem.

Konstrukce	Protipožární uzávěr v rámci oddělených dopravních zařízení v provedení výtahových posuvných vrat
Doklad	Obecné schválení typu Z-6.22-2664; podle EN 16034:2014 ve spojení s EN 13241:2003+A2:2016
Směr zavírání	shora dolů
Požární odolnost	EI₂ 90 \| testováno podle EN 1634-1:2014-03 \| klasifikováno podle EN 13501-2:2023
Zavírací cykly	C2 \| testováno podle normy EN 12605:2000-08 \| klasifikováno podle normy EN 13501-2:2023
Podmínky prostředí	nejsou zohledněny zvláštní podmínky prostředí (např. vlhkost vzduchu > 80 %, teplota okolí < 5 °C a > 45 °C, zatížení větrem atd.)
Viditelné povrchy skříně a vodicích lišt	pozinkované \| RAL – hladké – hedvábně lesklé – standardní barevný odstín \| NCS – standardní barevný odstín

Downloads

SBS_Datenblatt_Omnicompact-FAA_EN_V01a_2025.pdf [ PDF ]

Legendární součásti systému:
1 = Detektor kouře
2 = Vodicí lišty
3 = Montážní držák
4 = Lišta
5 = Koncový prvek
6 = Pohonný motor
7 = Ovládání s ovládací jednotkou
8 = Ruční uvolnění volitelné (ruční uvolnění je nutné, pokud je ovládání s ovládací jednotkou vyšší než 1,4 m) nad horní hranou hotové podlahy)

Právní rozměry:
Těleso
q = světlá nedokončená výška
x = světlá nedokončená šířka
systém
s = výška systému
y = vymazat šířku systému
z = šířka systému
pouzdro
t = hloubka
t₁ = konzola
t₂ = prostorové nároky strop ovládací skříňky
h = Výška
v = Posun mezi vodicí lištou a krytem vinutí
vodicí lišta
a = šířka
b = hloubka
Dopravní zařízení
f = Šířka dělicího místa (>107 mm)

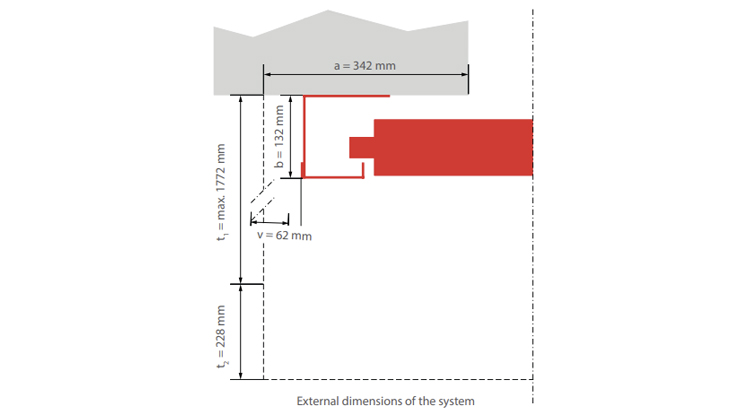

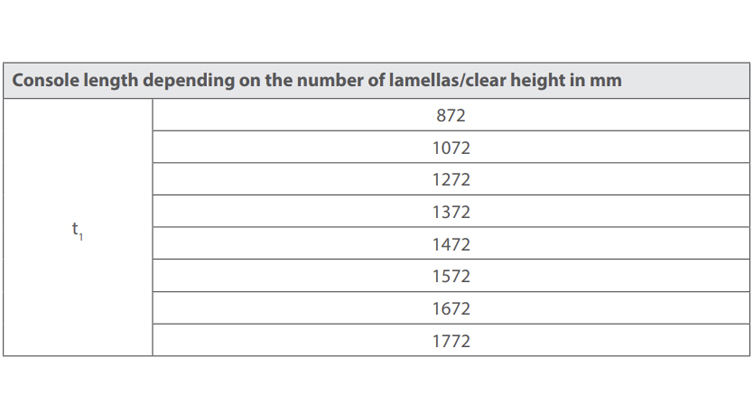

Rozměry a struktura systému

Rozměry konzol a vodicích lišt se mohou lišit. Platí údaje uvedené v nabídce.

Třída požární odolnosti	*Max. rozměry [x x q] v mm**	Tkanina/komponent	Tloušťka stěny v mm**	Konzola	Vodicí lišty
EI₂ 90	6000 x 5600	Lamela	≥ 240	A, B, C	Typ 1
C2	6000 x 5600	Lamela

Situace instalace musí být v souladu s požadavky stavebních předpisů země instalace. Požární odolnost nosné konstrukce stropu nebo stěny a přilehlých prvků musí odpovídat alespoň požární odolnosti požárního uzávěru a/nebo kouřotěsného závěsu. Musí být předložen důkaz o stabilitě a použitelnosti přilehlých stěn a součástí za běžných okolních podmínek a v případě požáru. Viz také poznámky ke standardní nosné konstrukci v normě EN 1366-7:2004 nebo EN 1363-1:2020. Protipožární systém nesmí být zatížen žádným dalším zatížením kromě vlastní hmotnosti, a to ani v případě požáru.
* Odchylky od rozměrů na vyžádání
** zkoušené typy stěn podle montážního návodu
