Stoebich Fire & Smoke Curtain P

  • Fibershield-P

Product description

In the event of an alarm, self-closing, non-thermally insulating fire protection curtain in vertical installation position and closing direction with architectural requirements for housing and guide rails.

Construction typeTextile fire protection curtain
FabricStoebich Fire & Smoke Fabric H | Fire & Smoke Fabric P
Fire load free zoneMeet backface temperature 250°F with sprinkler as compensation
ProofZ-6.60-2127 | UB III/B-07-010-1 | LP-1216.2/02 | UB III/08-033 | UB III/B-04-045 | UB 3.1/ 09-018 | UB 3.3/09-202 | UU IV/00-39-1 | 08/32309876 | 2011-Efectis-R0495 |UL 10 (b) (2009) | UL 10 (c) (2009) | UL 10 (d) (2009) | NFPA 252 (2012)
Closing directionFrom top to bottom
Fire resistanceE 30 | E 60 | E 90 | E 120 | EW 30 | EW 60 | EW 90 | EW 120 | classified according to DIN EN 13501-2
Closing cycles10,000 cycles (drive unit)
Stoebich Fire & Smoke Curtain P

Key: System components:
1 = Smoke detector
2 = Housing
3 = Guide rail
4 = Control module
5 = Release device (see the valid general type approval of the brake system for design details of the electrical components.)

Key: Dimensions
Structure
B = Clear shell construction height
A = Clear shell construction width
System
AY = System height
LH = Clear system height
LB = Clear system width
BJ = System width
Housing
BX = Depth
BW = Height
v = Offset between housing and guide rail
Guide rail
CD = Width
CE = Depth
BD = Offset left
BE = Offset right

Size dimensions and system structure

FabricSystem width (SB)Unrolled length (AL)th
Stoebich Fire & Smoke Fabric H≥ 2.6' - ≤ 32.8'≤ 6.6'7.48''9.84''
Stoebich Fire & Smoke Fabric H≥ 2.6' - ≤ 32.8'≤ 19.7'9.25''11.41''
Stoebich Fire & Smoke Fabric P≥ 2.6' - ≤ 5.3'≤ 11.5'7.48''9.84''
Stoebich Fire & Smoke Fabric P≥ 5.3' - ≤ 32.8'≤ 11.5'7.48''7.87''
Stoebich Fire & Smoke Fabric P≥ 2.6' - ≤ 32.8'≥ 11.5' - ≤ 19.7'7.48''9.84''
Stoebich Fire & Smoke Fabric P≥ 2.6' - ≤ 32.8'≥ 19.7' - 24.9'9.25''11.41''

Special sizes on request - technically feasible up to dimensions 22 x 9m (Protex 1100.1 A2) or 12 x 6 m (Heliotex) Stoebich Fire & Smoke

Winding housing

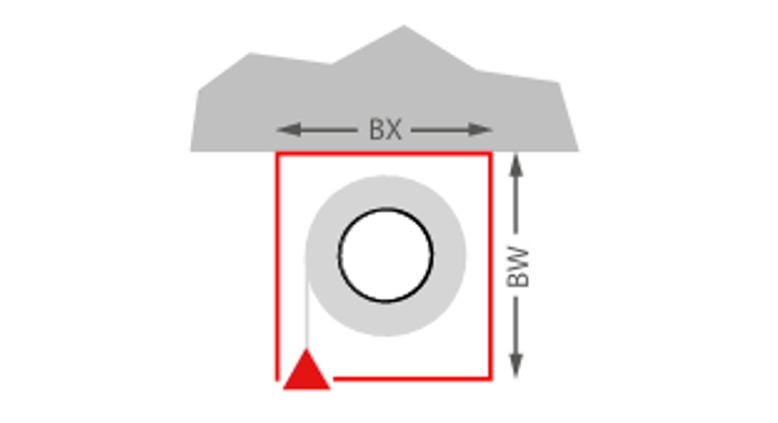

Ceiling mounting
Ceiling mounting
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

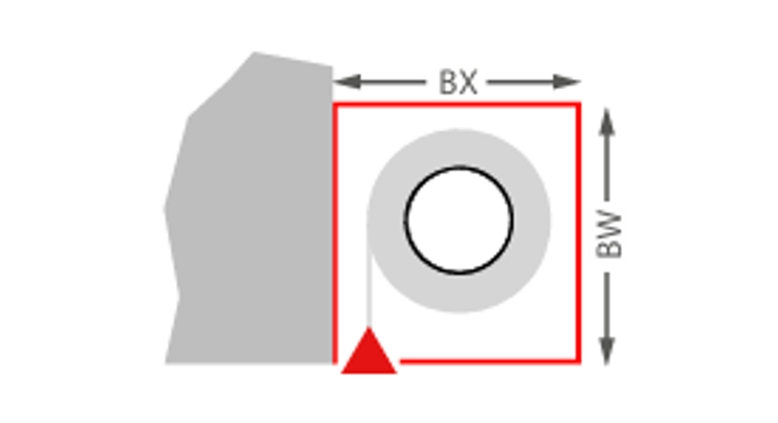

Wall mounting
Wall mounting
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

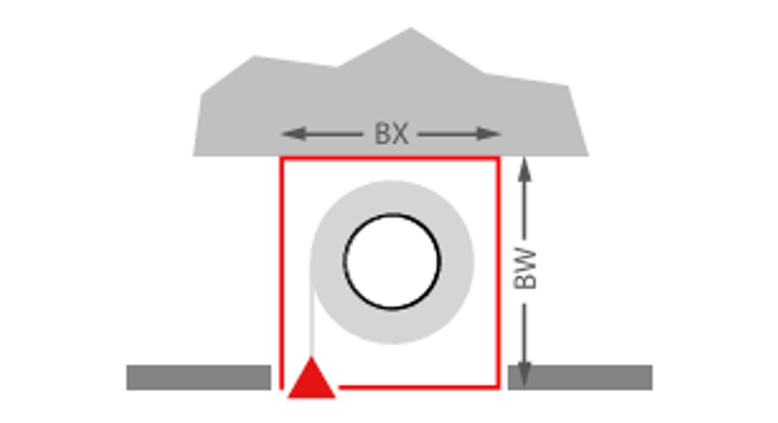

Ceiling installation suspended ceiling
Ceiling installation suspended ceiling
Typ A: BX = 190 mm, BW = 200 mm
Typ B: BX = 190 mm, BW = 250 mm
Typ C: BX = 235 mm, BW = 295 mm
Typ D: BX = 270 mm, BW = 320 mm
Typ E: BX = 300 mm, BW = 340 mm

Guide rails


Wall mounting
Wall mounting
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

BD/BE ≥ 0 mm
v = 0 mm

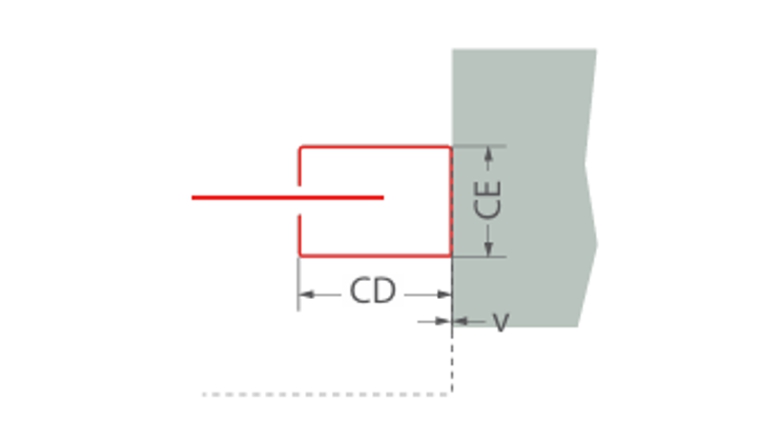

Soffit mounting
Soffit mounting
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

v = 0 mm

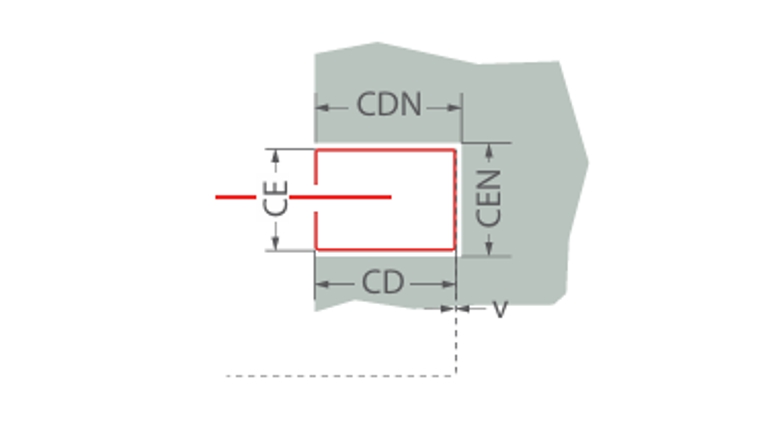

Recess mounting
Recess mounting
Typ 1: CD = 80 mm | CE = 74 mm
Typ 2: CD = 105 mm | CE = 74 mm
Typ 3: CD = 160 mm | CE = 100 mm

CDN = + 15 mm
CEN = + 15 mm
