Produit - Omnicompact

Omnicompact

Description du produit

Fermeture en tôle extra robuste et peu encombrante pour systèmes de convoyage interrompus et séparés : Omnicompact est basé sur une pale de coulisseau segmentée. Celle-ci est désempilée au moment de la fermeture dans la zone du linteau. Le système convient aux très grandes ouvertures mais aussi comme variante à linteau bas avec un encombrement de 560 mm seulement. Omnicompact remplit les exigences des classes de résistance au feu EI 30 à EI 120 (contrôlé selon DIN EN 1634-1) et est homologué comme portail T30 et T90.

Omnicompact

Type de construction

Portail coupe-feu relevable à sections échelonnées

Sens de fermeture

Du haut vers le bas

Résistance au feu

T 90 • EI1 120 • Contrôlé selon DIN EN 1634-1

Réouverture

Motorisé (standard)

Système de convoyage

Convoyeur discontinu • Convoyeur continu • Convoyeur à rouleaux continu • Convoyeur à chaîne porteuse continu • Chariot mobile

  • Omnicompact
  • Omnicompact
  • Omnicompact
  • Omnicompact
  • Omnicompact
  • Omnicompact

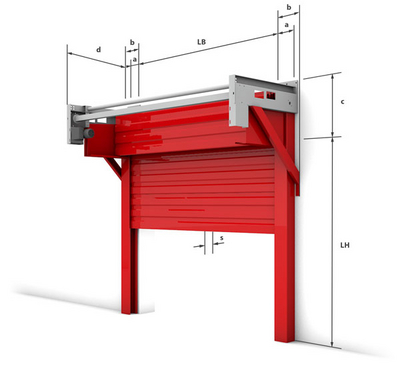

Structure constructive du système - Croquis du système Omnicompact

a230–295b298–352c500-690d872-1672s120


a230–295b298–352c500-690d872-1672s120

Qualité de mur nécessaire

Maçonnerie

d ≥ 240 mm

Béton

d ≥ 140 mm

Béton cellulaire

d ≥ 200 mm

Béton cellulaire évalué

d ≥ 200 mm

Faisabilité technique

HI

(T30) 2 000 mm - 6 000 mm
(T90) 2 000 mm - 4 500 mm



(EI90) 2 000 mm - 6 400 mm mm



(EI120) 2 000 mm - 4 300 mm

LI

(T30) 1 000 mm - 9 000 mm



(T90) 1 000 mm - 4 500 mm



(EI90) 1 000 mm - 6 700 mm



(EI120) 1 000 mm - 4 500 mm
