Produit - Fibershield-HC

Fibershield®-HC

Description du produit

En cas d'alarme, fermeture coupe-feu à fermeture électromotrice, fermant la pièce ou réduisant le rayonnement, de type textile, en position de montage et sens de fermeture horizontaux.

Fibershield-HC

Type de construction

Fermeture coupe-feu réduisant le rayonnement et fermant la pièce

Justificatif

Marquage CE selon la norme hEN 16034 : 2014 en liaison avec la norme hEN 13241 : 2003+A2 : 2016

Sens de fermeture

horizontal

Résistance au feu

E 120 • EW 90 • testé selon la norme EN 1634-1 : 2014-03 • classé selon la norme EN 13501-2 : 2016-12

Cycles de fermeture

C • C1 • testé selon la norme EN 12605 : 2000-08 • classé selon la norme EN 13501-2 : 2016-12

Durabilité

C1 pour systèmes en 1 partie jusqu'à la taille 5000 x 5000 mm pour EW60 ou 6000 x 6500 mm pour E120 et EW30 • C pour les systèmes en 2 parties jusqu'à la taille 9400 x 18800 mm pour E120 et EW60 ou 6800 x 4270 mm pour EW90

Conditions environnementales

En cas d'incendie, la chute, par exemple, d'éléments de plafond au niveau de l'embrasure doit être empêchée par des mesures appropriées prises par le maître d'ouvrage. Les conditions environnementales particulières ne sont pas prises en compte (par e • Des conditions environnementales particulières (par exemple, une humidité de l’air > 80 %, température ambiante < 5 °C et > 45 °C, charges de vent, etc.)

Téléchargements

Structure constructive du système - Croquis du système

1 Détecteur de fumée 2 Boîtier 3 Rails de guidage 4 Textile 5 Élément d'extrémité 6 Moteur tubulaire 7 Module de commande 8 Commande avec unité de commande 9 Déclenchement manuel


1 Détecteur de fumée 2 Boîtier 3 Rails de guidage 4 Textile 5 Élément d'extrémité 6 Moteur tubulaire 7 Module de commande 8 Commande avec unité de commande 9 Déclenchement manuel

Classification

Taille

Type de construction

Tissu

Épaisseur de paroi

Boîtier (p x h)

Rail de guidage

E 120

6000 x 6500

1-tlg

Heliotex 120

300

235 x 320

200 x 80

EW 30

6000 x 6500

1-tlg

Heliotex 120

300

235 x 320

200 x 80

EW 60

5000 x 5000

1-tlg

Heliotex 120

300

235 x 320

200 x 80

E 120

9400 x 18800

2-tlg

Heliotex 120

300

400 x 610

300 x 150

EW 60

9400 x 18800

2-tlg

Heliotex 120

300

400 x 610

300 x 150

EW 90

6800 x 4270

2-tlg

Heliotex 120

300

400 x 610

300 x 150

Caisson

Standard

État ouvert

État fermé

Variantes de montage caisson

Sous le plafond

Coulisses

Standard

Sous le plafond

Références

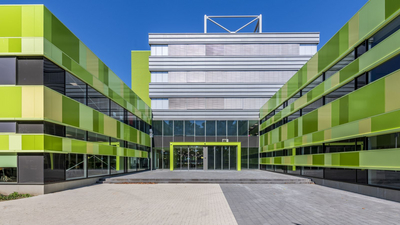

Produit - DaCapo College, Sittard

DaCapo College, Sittard

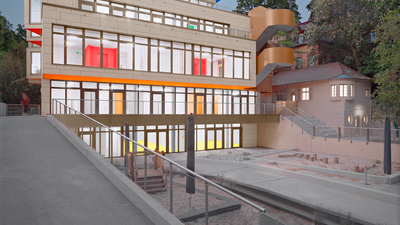

Produit - Olgakrippe, Stuttgart
