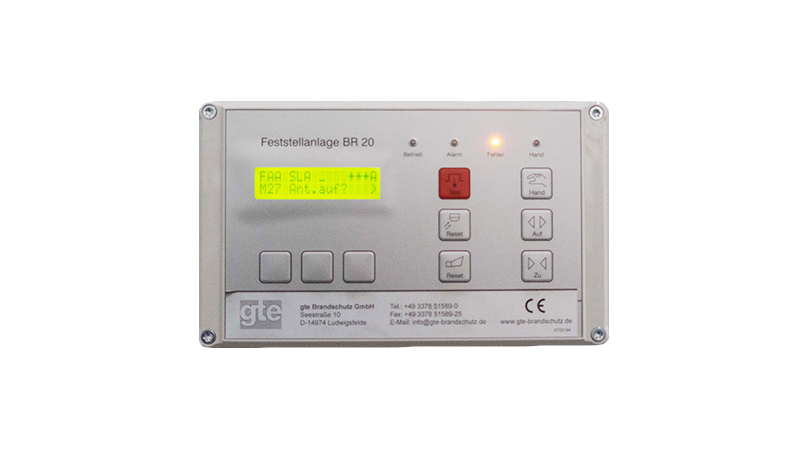

BR 20 - Control system for conveyor system closures

BR20

Product description

The hold-open system is suitable for rendering the function of locking devices on fire protection closures in the course of track-bound conveyor systems, in each case as single-leaf swing doors, rolling and lifting doors as well as sliding doors and gates in interior walls, ineffective in a controlled manner and for carrying out the control processes required in the event of fire and malfunction as well as manual release when closing.

Type"BR20 - FA" for fire protection closures in the course of railway-bound conveyor systems
ProofApproval notice no. Z-6.500-2601 from the German Institute for Building Technology (DIBt), Berlin.

The "BR20" as a triggering device with power supply (device combination) consists of:
- Power supply in accordance with general building inspectorate approval no. Z-6.510-2602 with a second power supply (batteries)
- Release device for controlling the hold-open device (in accordance with section 2.4 of the aBG)

For the installation of a hold-open system "BR20 - FA", the release device with power supply (device combination) "BR20" must be equipped with:
- Fire detector (in accordance with DIN EN 54 and section 2.3 of the aBG)
- Hold-open devices (in accordance with section 2.4 of the aBG)
- If necessary, protective devices for closing area monitoring on the closures (in accordance with section 2.5 of the aBG)

Further connection options:
- Signal exchange with the conveyor system and the building management system
