Popis produktu

Global Conveyor Closure (GCC) je kompaktní uzávěr dopravníkových zařízení vhodný pro přerušované a spojité dopravníky. Pro montáž tohoto systému je nutné zajistit jen mírný přesah na stěně kolem otvoru. Díky minimální tloušťce posuvného prvku stačí zajistit u přerušovaných dopravních systémů velmi úzké přerušení (místo oddělení). Možnosti povrchové úpravy se pohybují od cenově výhodného základního provedení posuvného prvku z povrchově neošetřených požárních desek, přes úpravu pomocí disperzních barev, až po vysoce kvalitní opláštění z pozinkovaného ocelového plechu (volitelně ošetřeno práškovým nástřikem nebo vyrobeno přímo z ušlechtilé oceli).

Konstrukce

požární uzávěr pro dopravníkové tratě

Doklad o použitelnosti

European Technical Assessment – ETA

Směr uzavírání

z vrchu dolů • zleva doprava • zprava doleva

Požární odolnost

EI1 30 • EI1 60 • EI1 90 • zkoušeno podle DIN EN 1366

Uzavírací cykly

C5 počet uzavíracích cyklů 200 000

Znovuotevření

(standardní) motorické

Vhodné pro

přerušovaný dopravník • trať se sklonem • spojitý pásový dopravník • spojitý pojezdový vozík • spojitý válečkový dopravník • spojitý řetězový dopravník

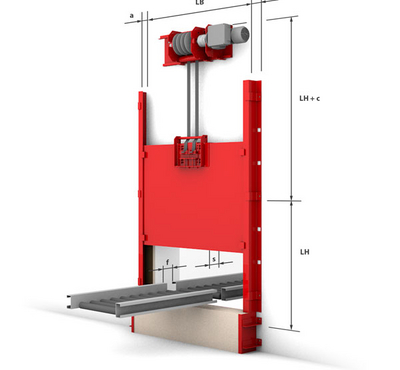

Konstrukční provedení - vertikální

a155c570f70s51


a155c570f70s51

Požadovaná kvalita stěny

Zdivo

d ≥ 150 mm

Beton

d ≥ 150 mm

Pórobeton

d ≥ 150 mm

Opláštěná ocelová konstrukce

podle DIN 4102-4

Certifikovaná oblast (max. 10,00 m²)

LB

3600 mm

LH

4200 mm

Technická proveditelnost

LB

3600 mm

LH

4200 mm

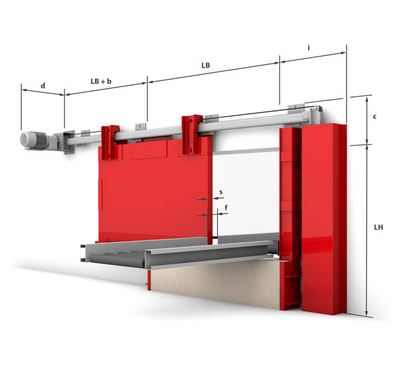

Konstrukční provedení - horizontální

b260c270d500f70i425s51


b260c270d500f70i425s51

Požadovaná kvalita stěny

Zdivo

d ≥ 150 mm

Beton

d ≥ 150 mm

Pórobeton

d ≥ 150 mm

Opláštěná ocelová konstrukce

podle DIN 4102-4

Certifikovaná oblast (max. 10,00 m²)

LB

3600 mm

LH

4200 mm

Technická proveditelnost

LB

3600 mm

LH

4200 mm
